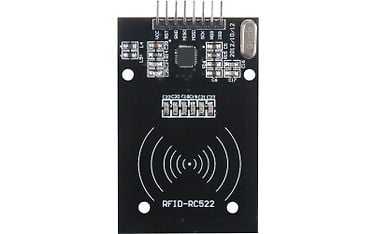

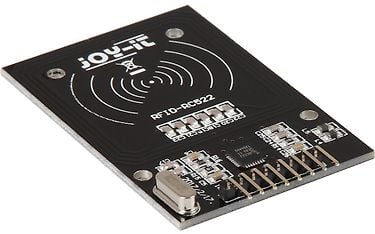

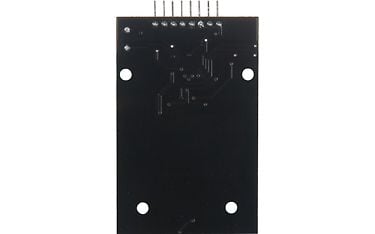

Raspberry Pi MFRC-522 13,56 MHz RFID-lukija

Toimii. Näitä ei onneksi tilaa muut kuin ne jotka ymmärtää että kyse on protosta, ei kaupallisesta valmiista tuotteesta.

Lukija lukee omien avaimenperiensä ja korttiensa (mukana 1 kpl molempia) lisäksi myös mm. Abloy Yale Doorman -tagit ja useat lähimaksulliset pankki-/luottokortit (ei kuitenkaan kaikkia). Rakentelin tästä Arduinon kanssa hälytysten kytkentä/poiskytkentä-yksikön. Lukijan toiminnassa ei ole minkäänlaista moitittavaa. Valmiit kirjastot voi ladata githubista käyttäjän miguelbalboa reposta.

Kytkennät Arduino Unoon:

RST -> digital 5

NSS -> digital 10

MOSI -> digital 11

MISO -> digital 12

SCK -> digital 13

GND -> GND

VCC -> 3.3V

Lukijan kanssa kannattaa huomioida, että se aiheuttaa melkoisesti häiriötä 433.92MHz taajuudella toimiviin langattomiin laitteisiin. Koodi täytyykin kirjoittaa niin, että se ei pidä lukijaa koko ajan aktiivisena, vaan lukee esimerkiksi parin sekunnin välein "sykäyksinä" tai aktivoituu johonkin muuhun sensoriin perustuen.

Kävin hakemassa liikkeestä tuotten, avattuania katsoin piirin juotokset, useammat jalat mitkä eivät pitäisi olla yhdessä, ovat juottuneet yhteen, itselläni ei ole tarpeeksi pientä kolvia tämän korjaamiseen, tuote on käyttökelvoton.
