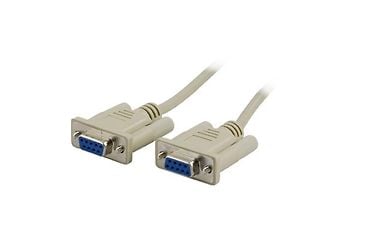

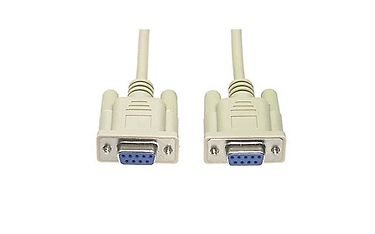

DELTACO nollamodeemikaapeli, db9 naaras-db9 naaras 2m sarjaliikenne (kahden koneen välille)

Sain käytettyä Macbookia sarjakonsolina Soekris net6501:n konfigurointiin. Macin päässä jokin usb-sarja-adapteri.

Käytin sarjakaapelia sarjakonsoliyhteyden luomiseen linux-pc:ltä toiselle. Hyvin toimii.

Kytkin sovittimella verk.com/fi/product/1029/DELTACO-USB-sarja-adapteri-RS232-DB9-uros-jatkokaapeli-0-7-m ja tällä nollamodeemikaapelilla Linux-koneeseen päätettä, joka on tehty 80-luvulla. Data kulkee, mutta vuonohjausta en saanut toimimaan paitsi XON/XOFF.

Mittasin, että tämä kaapeli on kytketty seuraavasti:

• 1 (DCD) - 7 (RTS)
• 2 (RXD) - 3 (TXD)
• 3 (TXD) - 2 (RXD)
• 4 (DTR) - 6 (DSR) ja 8 (CTS)
• 5 (GND) - 5 (GND)
• 6 (DSR) ja 8 (CTS) - 4 (DTR)
• 7 (RTS) - 1 (DCD)
• 9 (RI) - 9 (RI)



Kuten myös Deltaco kertoo teknisissä tiedoissa. (Tuotearvostelun ehtojen takia en laita linkkiä tähän.)

Pinnit 1 (DCD), 7 (RTS) ja 8 (CTS) on siis kytketty eri tavalla kuin kaapelissa verk.com/fi/product/145671/InLine-nollamodeemikaapeli-9-pin-Sub-D-liitannoilla-2-m

Linux tukee vuonohjaukseen RTS/CTS:ää mutta ei DTR/DSR:ää, vaikka sovittimen FT232-piiri tukee kumpaakin. En tiedä, onnistuisiko tuolla InLinen kaapelilla paremmin, vai pitääkö rakennella oma kytkentä.
