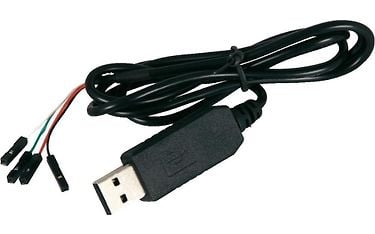

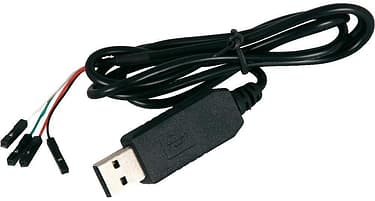

Raspberry Pi USB-TTL -kaapeli, 1,0 m

Käytin tätä kaapelia reitittimeni (Linksys WRT1900ACS) piirilevykonsolin kanssa onnistuneesti. Kun kaapelin liittää Linux-PC:n, se ilmestyy /dev/ttyUSB0 laitteena ilman että tarvitsee tehdä yhtään mitään (eli toimii Linuxin standardin kernel-ajurin kanssa oikein). Tämän jälkeen screen-komenolla kaapelin läpi voi puhua sulautetulle laitteelle ikään kuin se olisi mikä tahansa konsoli, kun tietää baud-asetuksen (täällä 115200).

Tässä kaapelissa on 2,54 millimetrin liittimet, ja se toimii oletettavasti Raspberry Pin kanssa juuri oikein. Omassa reitittimeni piirilevyssä oli hiukan pienemmät 2 millimetrin liittimet. Tarvitsin kuitenkin vain RX, TX ja Ground (Masse) PIN:it, joten sain +5VDC piuhan katkaisemalla viritettyä liittimet kiinni reitittimen PIN:eihin käyttämällä ylijäänyttä 5VDC-liitintä "vipuna" ylimääräisessä PIN:issä painamaan viimeisen liittimen kiinni laitteen PIN:iin. Kaksi vierekkäistä PIN:iä saa siis tällä kaapelilla liitettyä 2 mm PIN:eihin, ja liitos on todella vakaa koska ylisuuret liittimet "pusertuvat" juuri sopivasti PIN:eihin. Mutta kolmas liitin ei enää mahtuisi - itselläni onneksi 2 mm PIN:it ovat laitteessa järjestyksessä GND-RX-tyhjä-TX-tyhjä, jolloin homma onnistui liittämällä viimeiseen tyhjään PIN:in virraton 2,54 mm liitin..

Linuxilla saa kiltisti näkymään konsolin eikä tarvitse ubuntun kerneliin lisää ajureita.

Kaapeli on vastaava, mitä myydään ulkomailla murto-osan hinnalla. Windows ei anna sitä käynnistää, koska näkee USB-UART sovittimen (Prolific) kopiona ja ei käynnistä laitetta. Tämä voidaan kiertää asentamalla vanhempi versio ajurista tai ajurin pätsätty versio, joka toimii. Windows-päivitysten kautta ladattu ajuri ei suostu toimimaan, jolloin kaapelia ei voi käyttää. Asennettaessa laitehallinnassa on virheilmoitus ”Laitetta ei voi käynnistää”.

Kun ajurin saa toimimaan, kaapeli toimii ongelmitta ja siirtää bitit ongelmitta. Asennuksen jälkeen koneessa näkyi COM3-sarjaportti, jota saattoi säätää normaalisti.

Ei sen muuta tarvitse tehdäkkään, se riittää minulle.

Enpä ole testannut kaapelia vielä sattuneesta syystä, mutta en usko sen olevan ongelma?

Olisin toivonut kaapelin mukana ohjekirjan mithin nastoihin sen kytken ja muutenkin ei mitään muuta mukana kuin kaapeli.

Linuxin puolella toimii täydellisesti, mutta jos aiot käyttää Windowsissa esim. PuTTY:n kanssa, niin joudut hakemaan vanhat ajurit. Laitehallinnassa tulee heti ilmoitus, että kaapelin tuki on vanhentunut 2010, eikä uudet ajurit suostu toimimaan tällä kaapelilla Windowsin puolella. Vanhoja ajureita on hankala löytää ilmeisesti kiinalaisen elektroniikkapiratismin takia.

ei toimi, kokeilin 2 eri Win7 koneella ja MAC koneella, eikä toimi lataamalla ajureitakaan kun tuon sisällä olevat ajurit ajaa yli.
